FC800 开放式多谱段动力学荧光成像系统

收藏
  • 商品说明

FC800 开放式多谱段动力学荧光成像系统

叶绿素荧光动力学技术被称为研究植物光合功能的快速、无损伤探针。传统的荧光测量技术由于测量面积小、代表性差,不能满足大叶片荧光异质性的测量需求,更不能实现区域荧光或3-D荧光的测量需求。植物荧光成像借助于高性能的高频照相机和特殊的软件系统,检测植物发出荧光的动态变化和空间分布,测量Kautsky过程、萃灭分析、QA氧化及其它瞬时的过程,通过得到的二维图象,计算F0, FM, FV, F0', FM', FV', NPQ, ΦPSII, FV/FM, FV'/FM', RFd, qN, qP,及其它荧光参数。因此,该系统被广泛应用于病变、衰老、环境胁迫或突变造成的植物荧光变化。

开放式动力学荧光成像系统采用用户自行设置的光照和测量时间测量、记录叶绿素荧光成像。两个或多个装有超强发光二极管的面板提供测量用的光源。开放式植物荧光成像系统高度模块化,结构可调;发光二极管面板和样品的距离及照射角度可调;照像机距测量样品的位置可调。

应用

可测量生长于石头,树林或土壤中的绿色海澡,蓝绿色生物,果实、蔬菜,小叶片或部分叶片,幼苗海澡或蓝色生物群体,可在野外或实验室内进行测量。

重要特点

可变光源:

1)具有不同波长的高亮度的LED面板可随意选择,波长范围360,390, 450, 470, 505, 570, 605, 630, 735 nm,和其它波长

2)STF-信号Single Turnover Flash.

3)远红外735 nm

4)超高光强,

5)光化学光可达3000μmol s-1 m-2,脉冲可达7500μmol s-1 m-2 800MF-2.png

6)可变感应颜色

不同的发射谱带

1)4个或8个滤波轮

2)叶绿素荧光、GFP, YFP, CY3, CY5,及其它的荧光颜色

实验和测量参数:

1) QA氧化

2) 猝灭分析

3) Kautsky效应和OJIP(快速荧光诱导动力学曲线)

4) 1μs快速荧光诱导

5) 光曲线

6) 标准测量参数包括F0, FM, FV, F0’, FM’, FV’, QY(II),PAR吸收值等。

7) 计算参数包括NPQ, FV/FM, FV’/FM’, Rfd, qN, qP, PAR吸收率,PS(光合电子传递速率),及其它参数。



技术指标

1) 荧光参数:标准测量参数包括F0, FM, FV, F0’, FM’, FV’, QY(II),PAR吸收值;计算参数包括NPQ, FV/FM, FV’/FM’, Rfd, qN, qP, PAR吸收率,PS(光合电子传递速率)等其它参数。

2) 光源:四块面板组成;每块由25个橙色(较大620nm)LED灯、白色LED或蓝色(较大455nm)LED灯组成。

3) 激发光源:波长范围360,390, 450, 470, 505, 570, 605, 630, 735 nm和其它波长。

4) 饱和光强度:蓝光达6000μmol s-1 m-2,红光达7500μmol s-1 m-2 ,白光达6000μmol s-1 m-2

5) 光化学光强度:蓝光达3000μmol s-1 m-2

6) 滤波轮:4个或8个

7) 光源协议:静态或动态,凹陷式

8) 习惯定义草案:Custom defined protocols Variable timing, special language and scripts

9) CCD检测波长:400-1000 nm

10) A/D转换:12 bit

     11) 光谱灵敏度:QEmax at 540 nm (~70 %), 50 % roll-off at 400 nm and 650 nm

     12) 检出信号噪音:RMS小于12e, 典型仅为10e

     13) 满阱容量:大于70,000e

     14) 成像:12字节的灰度,512 ′ 512象素,50帧/秒。

     15) Bios:可升级固件

     16) 数据交换端口:USB2.0

     17) 结果输出:图形输出,可进行图片处理(A+B, A-B, A/B, (A-B)/C,合并所有的成像系统),相应的数据可绘制成表格。

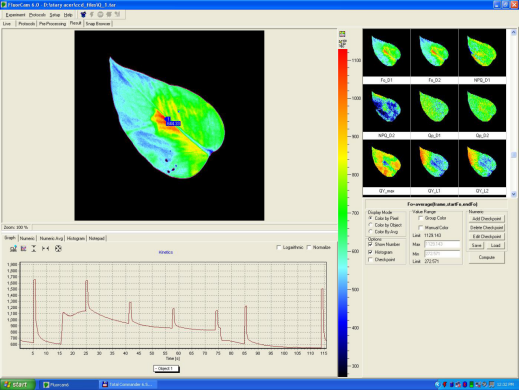

FluorCam 6.0 软件

1) 界面友好,便于操作

2) 多种实验方案

3) 支持条形码识别

4) Excel输出

5) Windows 2002, XP, VISTA.

系统组成

高性能的CCD 照相机,2块带有的LED面板组成的样品室,高性能笔记本,电池等。

可选配件

SL3500光化学光和饱和光(SL3500 - Actinic and Saturating Light – independent light source)

测量面积:20cm x 20cm

高度平滑的及光线分布

波长范围:450nm, 470nm, 620nm,635nm 和其他能用到的波长

手动控制或自动控制

高亮度输出:25cm的距离最大输出3000uE

使用寿命长

SL3200光化学光和饱和光(SL3200 Actinic and Saturating Light – independent light source

   测量面积:10cm x 10cm

高度平滑的及光线分布

波长范围:450nm, 470nm, 620nm,635nm 和其他能用到的波长

温度保护和控制系统

使用寿命长

生产厂家:捷克
